JC-66碳纖維加固網(wǎng)

一、產(chǎn)品特點(diǎn)

JC-66碳纖維加固網(wǎng)，與傳統(tǒng)的加大混凝土截面或粘鋼混凝土補(bǔ)強(qiáng)相比，具有節(jié)省空間，施工簡便，不需要現(xiàn)場固定設(shè)施，施工質(zhì)量易保證，基本不增加結(jié)構(gòu)尺寸及自重，耐腐蝕、耐久性能好等特點(diǎn)。另外，采用該工法，可大大提高建筑物的使用壽命，降低加固成本。因此，碳素纖維作為劃時(shí)代的補(bǔ)強(qiáng)材料，而備受青睞和關(guān)注。
1、抗拉強(qiáng)度高，是同等截面鋼材的7-10倍。
2、重量輕，密度只有普通鋼材的1/4。
3、耐久性好，可阻抗化學(xué)腐蝕和惡劣環(huán)境、氣候變化的破壞。
4、施工方便快捷、省力節(jié)時(shí)、施工質(zhì)量易于保證。
5、適用范圍廣，混凝土構(gòu)件、鋼結(jié)構(gòu)、木結(jié)構(gòu)均可進(jìn)行加固。可大幅度提高構(gòu)件的承載能力、抗震性能和耐久性能。
二、適用范圍

可用于混凝土結(jié)構(gòu)抗彎、抗剪加固，同時(shí)廣泛用于各類工業(yè)與民用建筑物、構(gòu)造物的防震、防裂、防腐的補(bǔ)強(qiáng)?；炷两Y(jié)構(gòu)物、橋梁及建筑物的梁、柱、面板加固。隧道、港灣設(shè)施、煙囪、倉庫、廠房的加固。受鹽害的混凝土、橋梁以及河川構(gòu)造物的防護(hù)和加固。

三、工藝原理

將抗拉強(qiáng)度極高的碳纖維用環(huán)氧樹脂預(yù)浸成為復(fù)合增強(qiáng)材料（單向連續(xù)纖維）；用環(huán)氧樹脂粘結(jié)劑沿受拉方向或垂直于裂縫方向粘貼在要補(bǔ)強(qiáng)的結(jié)構(gòu)上，形成一個(gè)新的復(fù)合體，使增強(qiáng)粘貼材料與原有鋼筋混凝土共同受力增大結(jié)構(gòu)的抗裂或抗剪能力，提高結(jié)構(gòu)的強(qiáng)度、剛度、抗裂性和延伸性。

四、工藝流程及操作要點(diǎn)
1、混凝土表面處理
1)將混凝土構(gòu)件表面的殘缺、破損部分清除干凈。
2)對經(jīng)過剔鑿、清理和露筋的構(gòu)件殘缺部分，進(jìn)行修補(bǔ)、復(fù)原。
3)裂縫修補(bǔ)：縫寬小于0.2mm的裂縫，用環(huán)氧樹脂進(jìn)行表面涂刷密封；大于0.2mm的裂縫用環(huán)氧樹脂灌縫。
4)打磨：將構(gòu)件表面凸出部分（混凝土構(gòu)件交接部位、模板的接槎等）打磨平整，修復(fù)后的構(gòu)件表面盡量平順。
5)清洗打磨過的構(gòu)件表面，并使其充分干燥。
2、 缺陷部位涂刷底膠
將配好的底膠（粘結(jié)劑），用涂刷均勻涂于缺陷部位的砼表面。
3、構(gòu)件表面殘缺面的修補(bǔ)
用環(huán)氧膩?zhàn)訉?gòu)件表面殘缺面的修補(bǔ)是十分重要的一步，要點(diǎn)如下：
1）膩?zhàn)又鲃?、固化催進(jìn)劑、固化劑按規(guī)定比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。
2）構(gòu)件表面凹陷部位用環(huán)氧膩?zhàn)犹钇剑迯?fù)至表面平整。在殘缺修補(bǔ)中使用環(huán)氧膩?zhàn)訒r(shí)，要在氣溫-5℃以上，相對濕度小于85%的條件下施工。膩?zhàn)油抗魏?，表面仍存在的凹凸糙紋，應(yīng)再用砂紙打磨平整。
3）涂刷底膠
將配好的底膠（粘結(jié)劑），用滾筒均勻涂刷于需要粘結(jié)的砼表面。

4、粘貼碳纖維

粘貼碳纖維材料之前，首先應(yīng)確認(rèn)粘貼表面干燥。氣溫在-10℃以上，相對濕度RH＞85%時(shí)，如無有效措施不得施工。為防止碳纖維受損，在碳纖維材料運(yùn)輸、儲存、裁切和粘貼過程中。應(yīng)用鋼直尺與壁紙刀按規(guī)定尺寸切斷碳纖維材料，每段長度一般以不超過6m為宜。為防止材料在保管過程中損壞，材料的裁切數(shù)量應(yīng)按當(dāng)天的用量裁切為準(zhǔn)。碳纖維縱向接頭必須搭接20cm以上。該部位應(yīng)多涂樹脂，碳纖維橫向不需要搭接。其施工工藝要點(diǎn)如下：

 1)粘貼樹脂的主劑、固化催促劑和固化劑應(yīng)按規(guī)定的比例稱量準(zhǔn)確，裝入容器，用攪拌器攪拌均勻。一次調(diào)和量應(yīng)以在可使用時(shí)間內(nèi)用完為準(zhǔn)。

2)粘貼時(shí)，在碳纖維和樹脂之間盡量不要有空氣。可用羅拉（專用工具）沿著纖維方向在碳纖維材料上滾壓多次，使樹脂滲浸入碳纖維中。

5、養(yǎng)護(hù)

粘貼碳纖維材料后，需自然養(yǎng)護(hù)1-2小時(shí)達(dá)到初期固化，應(yīng)保證固化期間不受外界干擾和碰撞。

6、涂裝

若加固補(bǔ)強(qiáng)構(gòu)件需要防火時(shí)，可在樹脂固化后涂刷耐火涂層。涂裝應(yīng)在樹脂初期固化后進(jìn)行，并應(yīng)遵守所用涂料的相關(guān)標(biāo)準(zhǔn)和施工規(guī)定。

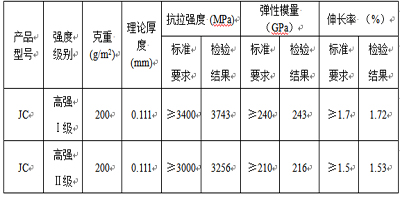

五、性能指標(biāo) GB50367-2006

六、注意事項(xiàng)

1、碳纖維為導(dǎo)電材料，施工時(shí)應(yīng)遠(yuǎn)離電氣設(shè)備及電源，或采取可靠的防護(hù)措施。

2、施工中應(yīng)避免碳纖維的彎折。

3、現(xiàn)場施工人員應(yīng)采取相應(yīng)的勞動保護(hù)措施。
