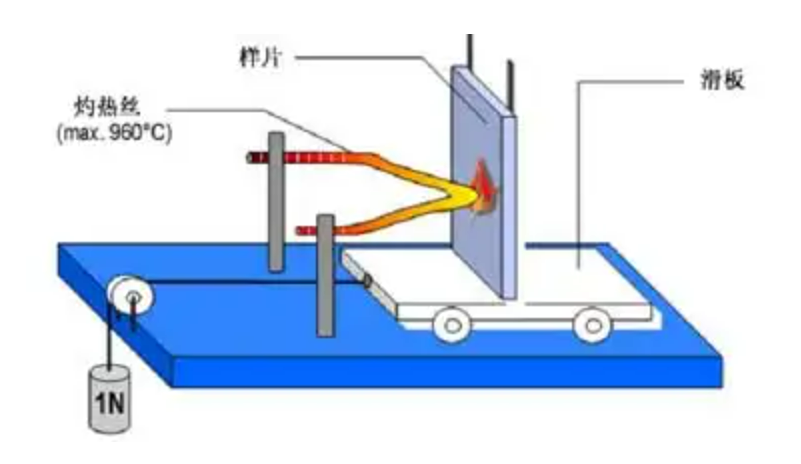

灼熱絲測(cè)試是電子電器產(chǎn)品在過(guò)熱情況下危險(xiǎn)性評(píng)估的重要手段，通過(guò)模擬測(cè)試電子設(shè)備的過(guò)熱情況，來(lái)預(yù)測(cè)材料的燃燒行為。其目的是確保電子電器產(chǎn)品在設(shè)計(jì)和制造過(guò)程中考慮到了熱安全，防止因過(guò)熱引發(fā)火災(zāi)。測(cè)試設(shè)備包括一個(gè)固定規(guī)格的電阻絲環(huán)（即灼熱絲），它通過(guò)大電流加熱至試驗(yàn)規(guī)定的高溫，然后以規(guī)定的壓力灼燒樣品，以此來(lái)模擬產(chǎn)品在實(shí)際使用中可能遇到的熱沖擊。

1、灼熱絲測(cè)試的操作步驟

（1）用大電流將灼熱絲加熱至試驗(yàn)規(guī)定溫度

（2）讓灼熱絲接觸樣品，在規(guī)定溫度下接觸30s

（3）觀察樣品和和絹紙的燃燒狀態(tài)

（4）記錄起燃時(shí)間（Ti）、熄滅時(shí)間（Te）、絹紙是否被引燃

（5）按要求平行試樣

（6）評(píng)判GWIT和GWFI

2、灼熱絲測(cè)試標(biāo)準(zhǔn)

（1）GB/T 5169.11（IEC 60695-2-11）

GWEPT 成品的灼熱絲可燃性

判定標(biāo)準(zhǔn)是灼熱絲移開(kāi)樣品后，余焰和余灼在30s熄滅，且不引燃鋪底層。

（2）GB/T 5169.12（IEC 60695-2-12）

GWFI 材料的灼熱絲可燃性

判定標(biāo)準(zhǔn)是灼熱絲移開(kāi)樣品后，余焰和余灼在30s熄滅，且不引燃鋪底層，樣品未燒盡。

（3）GB/T 5169.13（IEC 60695-2-13）

GWIT 材料的灼熱絲起燃溫度

判定標(biāo)準(zhǔn)是灼熱絲施加過(guò)程中和移開(kāi)樣品后的30s內(nèi)，起燃時(shí)間不超過(guò)5s，且樣品未燒盡。

3、灼熱絲測(cè)試的結(jié)果如何判定

（1）灼熱絲可燃性指數(shù)（GWFI）的判定：

①如果試驗(yàn)樣品在移開(kāi)灼熱絲后30秒內(nèi)火焰熄滅，并且鋪墊的絹紙沒(méi)有起燃，則認(rèn)為樣品通過(guò)了測(cè)試。

②如果不滿足上述條件，需要選擇一個(gè)較低的試驗(yàn)溫度，并用新的試驗(yàn)樣品重復(fù)測(cè)試。

③如果樣品滿足條件，則選擇一個(gè)更高的試驗(yàn)溫度進(jìn)行重復(fù)測(cè)試。

④平行測(cè)試以確定GWFI。

（2）灼熱絲起燃性溫度（GWIT）的判定：

①如果試驗(yàn)樣品在接觸灼熱絲的最高不起燃溫度（如果起燃，那么起燃時(shí)間不超過(guò)5s）

②平行測(cè)試，以確定最高不起燃溫度（如果起燃，那么起燃時(shí)間不超過(guò)5s）

③最高不起燃溫度加上25℃（900℃到960℃之間加上30℃）的試驗(yàn)溫度記錄為GWIT。

4、注意問(wèn)題

（1）GWEPT是針對(duì)成品的測(cè)試，而GWFI和GWIT是針對(duì)材料的測(cè)試。

（2）GWEPT和GWFI的判定標(biāo)準(zhǔn)基本一致，區(qū)別在于：GWFI多了一項(xiàng)樣品未燒盡。因材料的灼熱絲標(biāo)準(zhǔn)測(cè)試樣塊尺寸比較大，如果樣品燒盡了，余焰+余灼的時(shí)間基本超過(guò)30s。

（3）GWIT最終溫度是滿足判定標(biāo)準(zhǔn)的最高溫度+25℃（或者30℃）。

（4）選擇材料的阻燃類別時(shí)，一定要注意材料的厚度。當(dāng)用材料的灼熱絲結(jié)果（GWFI和GWIT）代替產(chǎn)品的灼熱絲結(jié)果時(shí)，也是同樣需要注意材料的測(cè)試厚度。
