三聚氰胺氰尿酸鹽（melamine cyanurate，MCA），分子式為C₆H₉N₉O₃，是由氰尿酸和三聚氰胺經酸堿成鹽反應制得的化合物，可單獨使用，也可與其它阻燃劑復配使用。MCA是一種典型的無鹵環(huán)保型阻燃劑，具有含氮量高、無鹵、低毒、低煙和低腐蝕性等優(yōu)點，在PP、PA、PBT、環(huán)氧樹脂、彈性體等材料中應用廣泛。

1基本結構

MCA的分子結構為氰尿酸與三聚氰胺通過氫鍵形成的三嗪環(huán)分子復合體（結構如圖1所示），白色粉末，具有滑膩感，低煙、低毒。MCA在300℃以下是穩(wěn)定的，320℃發(fā)生分解，400℃時發(fā)生升華分解。

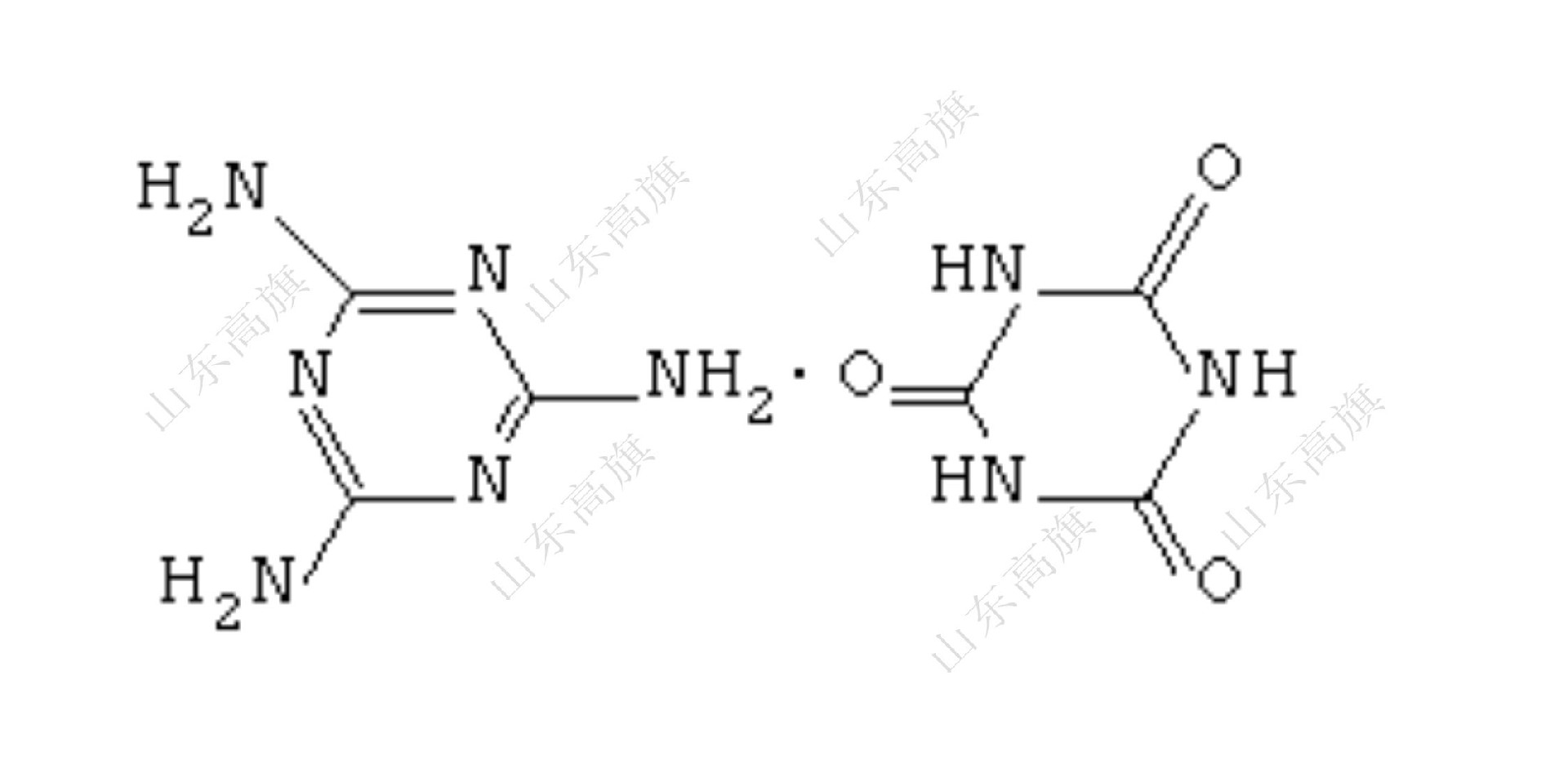

圖1  MCA的結構圖

2制備原理

氰尿酸和三聚氰胺的分子結構中都含有均三嗪的類苯環(huán)，由于大π電子云的共軛作用，使原子基團具有正負電荷性能。氰尿酸分子中的羰基是吸電子基團，三聚氰胺分子中的氨基是供電子基團，當這兩種基團接觸時相互吸引，使兩分子結合在一起。因此，在一定的反應條件下，氰尿酸分子與三聚氰胺分子很容易發(fā)生反應，生成結構更穩(wěn)定的MCA。具體反應可用下式表示：

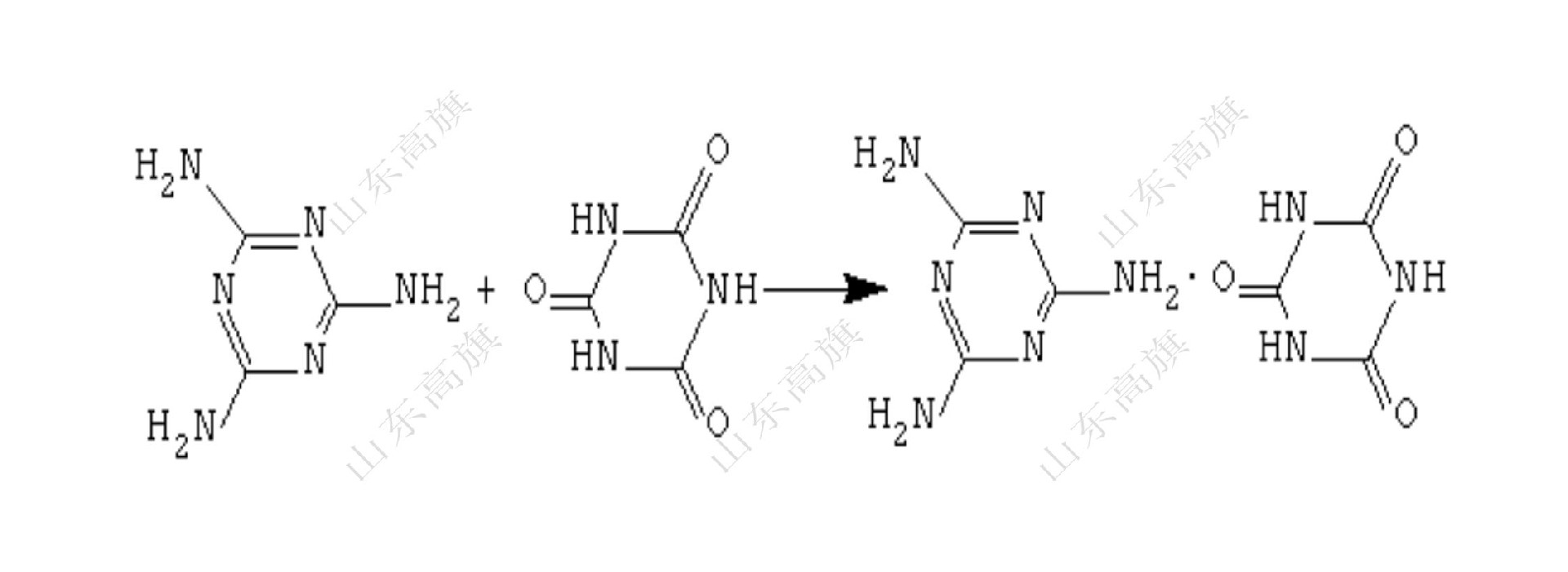

圖2  MCA的合成路線

3 紅外表征

 圖3為MCA的紅外光譜圖，其中3392cm^-1為N-H的伸縮振動吸收峰，3231cm^-1為羥基的特征吸收峰，在3000~2500cm^-1范圍內存在多個吸收峰證明了羥基締合峰的存在，這是MCA分子中氫鍵效應導致的，1740cm^-1為C=O基團的伸縮振動吸收峰，1665cm^-1為三嗪環(huán)上C=N結構的伸縮振動吸收峰，1449cm^-1為三嗪環(huán)上C-N結構的伸縮振動吸收峰。

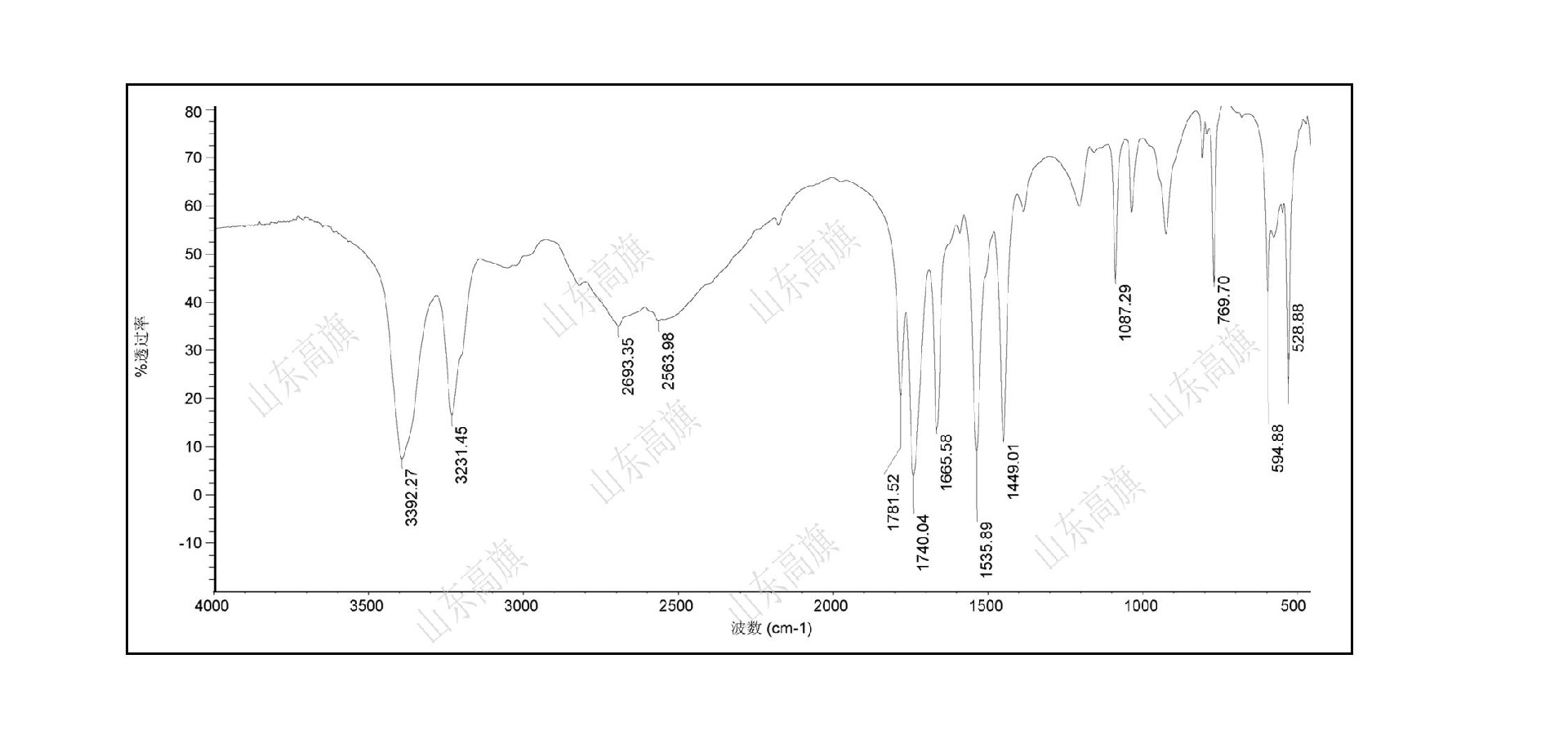

圖3 MCA的紅外光譜圖

4 阻燃機理

    MCA在阻燃時主要發(fā)揮氣相阻燃作用。MCA在燃燒過程中吸收熱量，同時分解釋放出惰性氣體，稀釋氧氣和可燃性氣體，提高材料的阻燃性能。因為氣相阻燃機理，也使得MCA阻燃的PA材料（非增強）在加熱到600℃時，殘?zhí)剂繋缀鯙?/span>0。
