同向嚙合的雙螺桿擠出機 (TSE) 是共混行業最普遍的、用于連續混合聚合物與添加劑和填料的設備。許多使用非典型活性成分的配方也在這種類型的機器上加工。

雙螺桿是強大的能量輸入裝置，能量主要來自電機

但我們必須注意的是，暴露在高剪切力和高溫下的材料非常容易發生降解，因此幾乎每一種產品都受益于戰略性地管理如何將剪切力（和能量）傳遞到正在加工的材料中，并通過由此產生的熔體溫度進行測量。

管理和控制熔體溫度的因素很多。在本文中，將重點介紹外徑/內徑比、螺桿中的熔化區和前端設計。

01

雙螺桿擠出機熔融理論與設計基礎

TSE會使用組裝高扭矩花鍵軸的分段螺桿，機筒也是模塊化的，并利用液體冷卻。電機通過旋轉螺桿輸入能量，將計量材料送入雙螺桿工藝部分，螺桿的轉速是獨立的，并設置為優化加工效率的模式。分段式螺桿和機筒結合同向旋轉螺桿的受控泵送和自摩擦特性，使螺桿/機筒的幾何形狀與工藝任務相匹配。固體輸送和熔化發生在工藝段的第一部分。接下來是用于混合和脫揮發分的螺紋元件。

工藝段中的自由體積與外徑/內徑比有關，外徑/內徑比定義為每個螺桿的外徑 (OD) 除以?xún)?nèi)徑 (ID)。更深的螺紋會導致更多的自由體積和更低的平均剪切率，但扭矩更小，因?yàn)槁輻U軸直徑會更小。

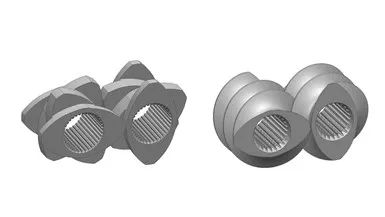

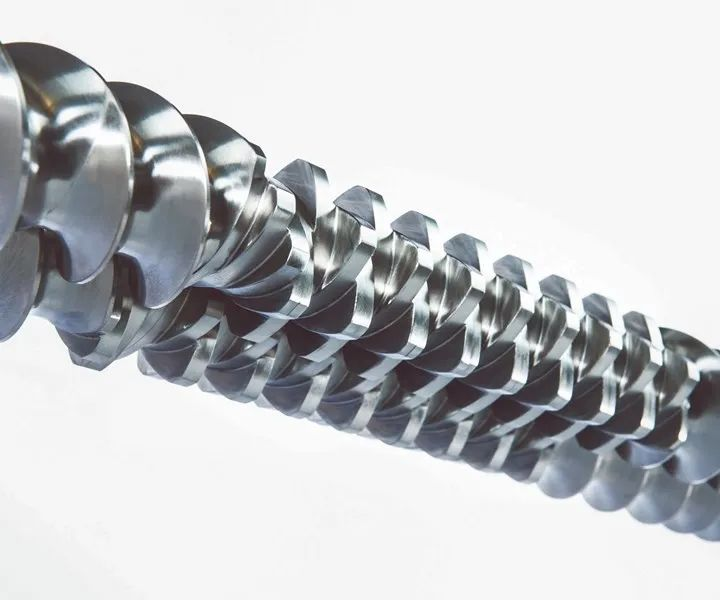

采用不對稱花鍵軸設計的同向旋轉雙螺桿元件

非對稱花鍵軸設計能提供最佳的動力傳輸效率，因此較小的軸直徑可以傳輸比其他方式更高的扭矩。這是通過隔離由電機從軸傳遞到螺桿的切向力矢量來實現的。事實證明，更高扭矩、更低平均剪切力和更大外徑/內徑比的組合對許多工藝都有益。

02

實驗結論

比較1.5/1OD/ID和1.66/1模型TSE生成實驗數據（如下圖）。工藝部分是可互換的，并與同一個變速箱配合使用。初始測試是使用純樹脂進行的，該樹脂具有40:1L/D工藝段和40馬力電機。

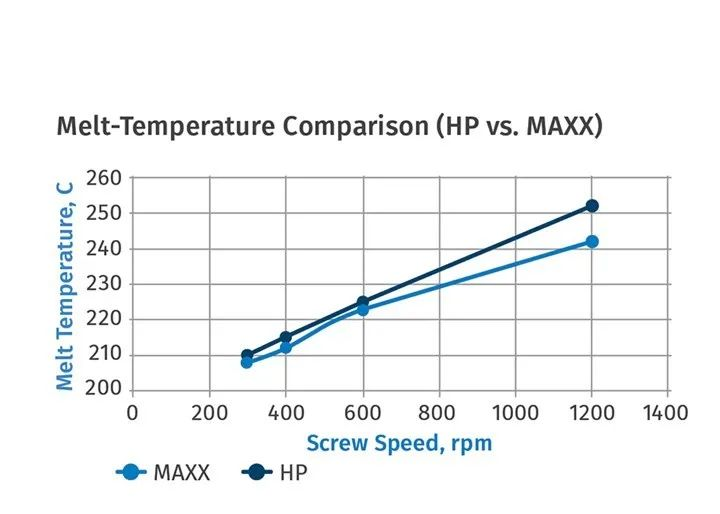

在ZSE-27 HP（27毫米直徑螺桿，1.5/1外徑/內徑比）和 ZSE-27MAXX（28.3毫米，1.66/1外徑/ID）。在每種情況下，速率限制因素是體積進料能力。對于1.66/1 OD/ID比率（即使在更高的吞吐率下），熔體溫度較低，因?yàn)槊抗锛庸さ谋饶芰枯斎?kWh)較低，并且與深飛行1.66/1 OD相關的混合效果更溫和/ID螺桿幾何形狀。

MFI為12的LDPE粉末原料在ZSE-27 HP（27 毫米直徑螺桿，1.5/1外徑/內徑比）和ZSE-27 MAXX（28.3 毫米螺桿，1.66/1外徑/內徑比）上進行加工。在每種情況下，速率限制因素是體積進料能力。1.66/1的外徑/內徑比可以在遇到進料限制之前將更多的材料送入進料喉?？蓪?shí)現的進料速率增加約20%，與更高OD/ID比相關的自由體積增加相當。在較高的螺桿轉速（大于800）下，百分比增加并不明顯，因?yàn)檩^高的螺桿尖端速度似乎具有某種程度抑制進料的“螺旋槳”效應。

對于1.66/1 OD/ID比率（即使在較高的吞吐率下），相應的熔體溫度較低，這是因?yàn)槊抗锛庸さ谋饶芰枯斎?(kWh) 更低，以及與深飛1.66/1 OD/ID螺旋幾何結構相關的較溫和的混合效果。

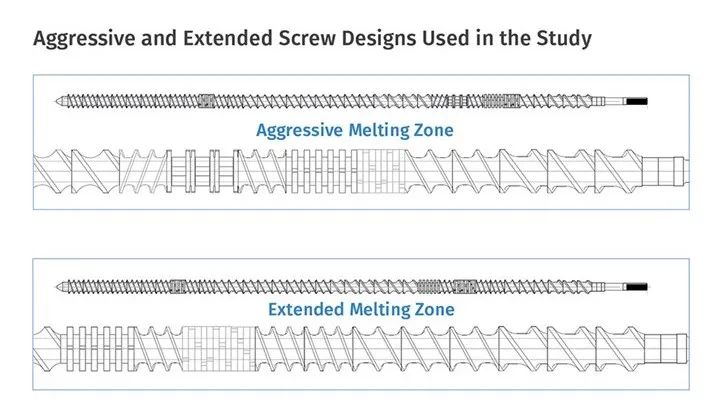

另外在ZSE-27 MAXX (1.66 OD/ID) 上進行了一系列額外的實驗，以比較不同熔化區螺桿配置（見下圖）與2MFI PP顆粒樹脂的熔化溫度。將在筒3位置 (12L/D) 完成熔化的“積極”熔化區與在筒4位置(16 L/D) 完成熔化的“擴展”熔化區進行比較。熔化后使用單個捏合塊組，試圖隔離和比較不同的熔化區配置和產生的熔化溫度。實驗中我們使用低壓卸料模頭，可將壓力對熔體溫度的影響降至最低，還使用了齊平式和浸入式熔體溫度探頭。測試以不同的速率和螺桿轉速進行。

實驗數據是在ZSE 27 MAXX雙螺桿擠出機上收集的（28.3毫米螺桿，1.66/1外徑/內徑比）。加工了2 MFI PE顆粒樹脂，優化了溫度曲線，并測試了各種螺桿速度。在每種情況下，積極設計的熔體溫度都比擴展熔區設計高得多。

積極的熔化區設計利用中性/寬盤捏合塊元件和反向元件來通過筒區3 實現聚合物的完全熔化。積極熔化區的目標可能是指定更短的 L/D，或者為額外的單元操作（即側喂料、混合或脫揮發分）騰出工藝后半部分的空間。

相比之下，加長螺桿設計采用窄盤捏合塊元件，向聚合物輸入的剪切應力強度較低，這導致聚合物的熔化更加緩慢。擴展熔化區的目的是降低被加工材料的熔化溫度和剪切應力暴露。熔化后，將單個捏合塊部分集成到螺桿設計中，以最大限度地減少混合過程中固有的升溫。

實驗還優化了溫度曲線并測試了各種螺桿轉速。隨附的熔化溫度圖表中的數據是使用手持式浸入式探頭獲得的。

在每種情況下，積極設計的熔體溫度（10℃至 30℃）都比擴展熔區設計高得多。值得注意的是，浸入式探頭測得的溫度（有時 20℃到 40℃以上）明顯高于沖洗式熔體探頭。很明顯，當熔體探針未完全浸入聚合物熔體時，熔體溫度讀數會受到金屬適配器設定點的影響——低于實際值，而且不準確。

通過以85%的操作扭矩為目標并增加速率直到達到該閾值，這兩種設計可達到的速率也最大化。擴展的熔化區設計導致比積極的螺桿設計更高的生產率和更低的熔體溫度。比較兩個熔化區（積極和擴展）表明，與擴展熔化區相比，積極熔化區導致顯著的溫度升高和較低的可達到生產率。積極性螺桿設計固有的較高溫度也會導致顯著的降解，如螺桿轉速升高時冒煙和變色所表明的那樣。

03

影響熔體溫度的其他因素

熔煉區的螺桿設計直接影響熔體溫度，意義重大。該區域的溫度設定點也將影響熔體溫度，也許與直覺相反，較高的設定點通常會導致較低的熔體溫度。因此，在這項研究中，選擇了相反的溫度曲線（在工藝的第一部分設置更高的溫度）來減少與熔化區相關的熔體溫度升高。

除了熔化之外，顯然還必須將螺桿設計成熔化和混合而不會引起過度的剪切。使用寬大的捏合塊和反向元件進行混合將導致更多的能量被傳遞到過程中并進一步提高熔體溫度，這是在設計螺桿時必須考慮的。

通常被忽視的是，TSE 擠出處產生的壓力也會增加熔體溫度。前端限制越多，壓力和相應的熔體溫度就越高。與前端設計相關的溫升可以估算如下：

? T (C) = ? P (bar) ÷ 2

? T = 溫度變化 (C)

? P = 壓力變化 (1 bar = 14.503 psi)

例如，如果TSE的加工速度為500 kg/hr，模具壓力為40 bar (580 psi)，則相關的熔體溫度升高可能為 20℃(ΔT = 40÷2)。

該公式即使不一定準確，也應該是有見地的，因?yàn)?/span>螺桿轉速、出料螺桿元件的幾何形狀、溫度設定點和配方粘度都是最終熔體溫度的影響因素。關鍵是在管理同向雙螺桿擠出機中的熔體溫度時必須考慮前端設計。
