為保證人們的生命和財產安全，世界各國先后出臺了各種法規對電子電器設備上的塑膠絕緣材料作了苛刻的規定。電子電器產品對于塑膠絕緣材料的阻燃耐熱和電器性能，通常有兩個要求——高CTI、高灼熱絲。本文重點介紹高CTI。

1、什么是CTI？

    CTI全稱為Comparative Tracking Index，中文為相對漏電起痕指數，是材料表面可承受50滴電解液（0.1%氯化銨水溶液）而沒有形成漏電痕跡的最高電壓值，單位為V。

換句話說，CTI是材料在通電的情況下，其表面滴加50滴導電液體而沒有產生碳化短路的最高電壓。一般地，CTI越高，耐漏電性能越好。

2、為什么要測試CTI？

塑膠絕緣材料有一個特殊的電器破壞現象：當材料表面比較潮濕、有雜物且電場足夠大時，材料表面會形成碳化導電路，最終形成短路，極有可能引發火災。CTI測試正是該過程的模擬測試，通過檢測塑膠材料表面產生漏電起痕的最小電壓，可以判斷該材料是否適用于特點領域或特點環境。

3、怎樣測試CTI？

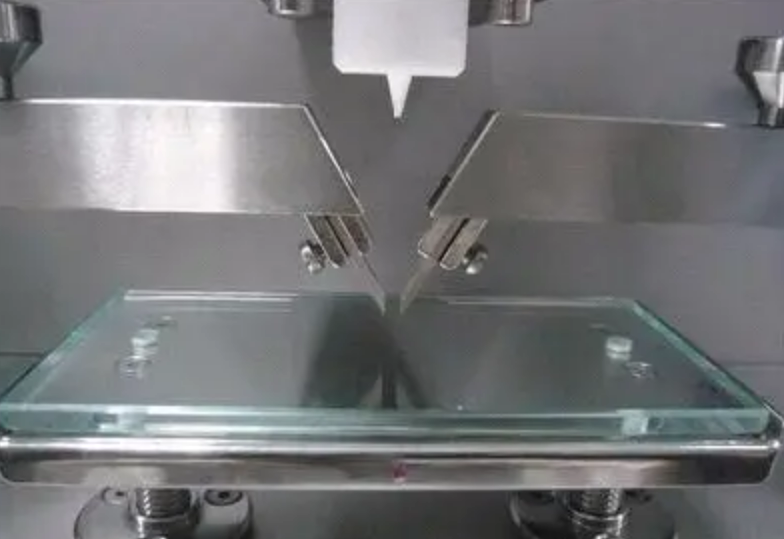

如圖所示：試樣的尺寸應大于15mm×15mm，厚度應不小于3mm，兩電極之間的距離應為（4.0±0.1）mm，夾角為60°，液滴口與樣品的距離應在（40±1）mm。

設定電壓值，液滴以30s的間隔滴落在材料表面，直到形成電痕化而產生破壞或直到滴落50滴電解液為止，設備自行判斷。

增大或減小電壓值（通常以25V或25V的倍數）重復試驗，直到得到兩個相鄰的電壓值（其中較小的電壓值通過，較大的電壓值未通過），那么CTI值就是較小的電壓值。

4、為什么要改善CTI？

隨著物聯網的快速發展，市場對電氣系統的安全可靠性提出了嚴苛的要求。舉個典型的例子，在汽車電氣化進程中，CTI大于400V是最普遍的要求。為了增加電動汽車的續航里程，要求材料的CTI大于600V，甚至達到700V或800V，才能滿足DIN 60664-1對電氣間隙和爬電距離的要求。

5、影響CTI的因素有哪些？

（1）基料

CTI是炭化所形成的痕跡，一切有利于炭化的因素都會降低 CTI。因此，基料的含碳量越高，CTI越差。PE、PP、PA的CTI在600V左右，這與其含碳量較低有關。相反，含有苯環的PPS只有125V，因此，PPS/PA6/GF體系的CTI比PPS/GF高。

（2）小分子助劑

含溴阻燃劑和有機蠟對CTI有很大影響。

（3）填料

填料，特別是那些片狀填料，可以覆著在材料表面，使基料以不連續的形式存在，中斷了炭化途徑，從而不利于形成導電通道。

4）其它因素

①表面質量：?材料表面的平整度、?光潔度和清潔度等因素會影響CTI值。??

②溫度和濕度：?環境溫度和濕度的變化可能對材料的CTI值產生影響。

③電氣應力：?材料在使用過程中所承受的電氣應力，?如電壓、?電流等，?會對CTI值產生影響。?

④使用條件：?材料的使用條件，?如是否暴露在化學物質、?紫外線輻射或磨損等環境中，?也可能影響CTI值。

總之，由于電器元件內電場的不均勻性導致閃絡放電，引起游離碳的生成和堆積，使絕緣材料產生漏電起痕。減少因放電引起的游離碳的生成和堆積、提高小分子助劑的耐熱溫度、提高制品的表面平整度等，是材料獲得高CTI值的有效辦法。?
