阻燃劑TPP、RDP、BDP、RDX有哪些區(qū)別
發(fā)布日期：2024-04-19
瀏覽量：438
TPP、RDP、BDP、RDX這四種含磷的化合物，都是無(wú)鹵阻燃劑，并且都是磷酸芳酯。這四種阻燃劑，均可用在PC/ABS合金材料中，它們有哪些區(qū)別呢？
（1）基本性能
基本性能 | TPP | RDP | BDP | RDX |
CAS號(hào) | 115-86-6 | 57583-54-7 | 181028-79-5 | 139189-30-3 |
外觀 | 固體 | 液體 | 液體 | 固體 |
磷含量，% | 9.5 | 10.8 | 8.9 | 9.0 |
25℃時(shí)密度，g/cm3 | - | 1.31 | 1.26 | - |
25℃是粘度，mPa·s | 熔點(diǎn)49℃ | 600 | 13000 | 熔點(diǎn)92℃ |
（2）結(jié)構(gòu)式

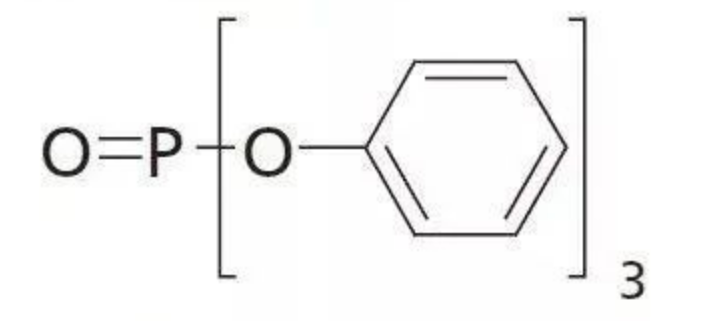

①TPP （Tri-phenyl phosphate）

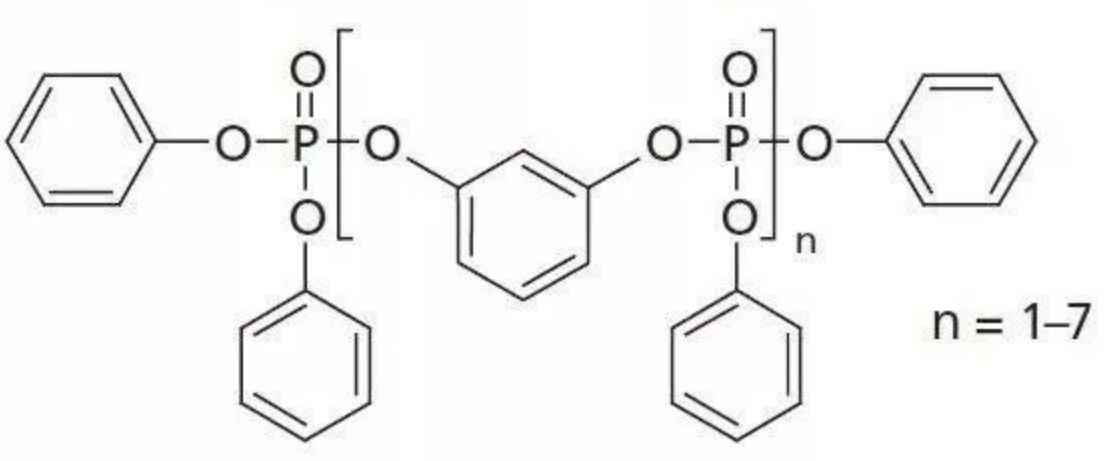

②RDP [Resorcinol bis（diphenyl phosphate）]

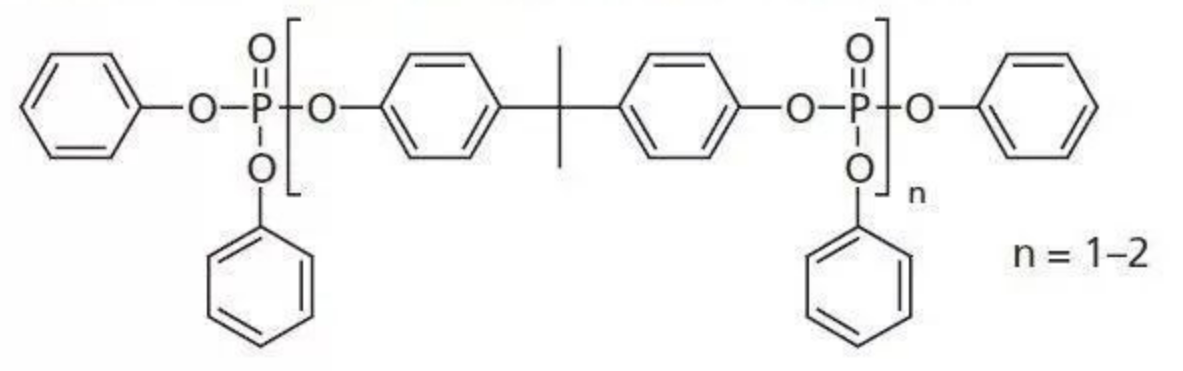

③BDP [Bis-phenol A bis（diphenyl phosphate）]
④RDP [Resorcinol bis（2,6-dixylenyl phosphate）]
（3）熱性能
TGA/N2 （10℃/min） | TPP | RDP | BDP | RDX |
2%，℃ | 202 | 288 | 273 | 295 |
5%，℃ | 220 | 325 | 327 | 340 |
10%，℃ | 235 | 360 | 393 | 395 |
（4）在PC/ABS合金中的應(yīng)用
TPP、RDP、BDP和RDX都是適合PC/ABS合金材料的無(wú)鹵阻燃劑，其添加量取決于PC/ABS合金中兩者的比例。PC/ABS 合金中，當(dāng)ABS的比例＜25%時(shí)，添加8%~15%的阻燃劑和阻燃協(xié)效劑便可通過(guò)UL94 V-0級(jí)。阻燃協(xié)效劑通常是防止形成熔滴，常見(jiàn)是PTFE，添加量為0.3%-0.5%。下表是這四種阻燃劑在PC/ABS（3/1）中的應(yīng)用情況：
添加TPP 配方 | 添加RDP 配方 | 添加BDP 配方 | 添加RDX 配方 | |
添加量，% | 14.0 | 9.0 | 12.3 | 11.5 |
UL94 （1.6mm） | V-0 | V-0 | V-0 | V-0 |
MFI（260℃/2.16kg）， g/（10min） | - | 18.7 | 26.9 | 25.9 |
拉伸強(qiáng)度，N/mm2 | 46.0 | 53.3 | 55.6 | 54.0 |
彎曲模量，MPa | 2620 | 1586 | 1655 | 1650 |
彎曲強(qiáng)度，N/mm2 | 82.7 | 81.4 | 84.8 | 83.8 |
HDT（1.8MPa），℃ | 67.8 | 83.3 | 81.4 | 85.9 |
懸臂梁缺口沖擊，kJ/m2 | 12.3 | 65.1 | 49.6 | 75.3 |
BDP在熱穩(wěn)定性及水解穩(wěn)定性方面比RDP略為優(yōu)越。但由于其粘度大大增加，以至于BDP加料比RDP更為困難。加之BDP磷含量較低，因此BDP的阻燃性不如RDP。
一般來(lái)說(shuō)，使用BDP的PC／ABS合金的比使用RDP略高些。在 ABS含量為≤25％的PC/ ABS合金中通常需要添加12％的BDP，同時(shí)加入PTFE以確保通過(guò)V-0級(jí)。
RDP的阻燃效率比TPP或RDP高一點(diǎn)。但 RDP與TPP混合使用，或?qū)?/span>RDP與BDP混合使用，由于存在協(xié)同效應(yīng)，即使阻燃劑的總添加量＜10％，仍可通過(guò)UL-94 V-0級(jí)。顯然，以固相阻燃為主的RDP或BDP容易使更多PC碳化，從而減少了火焰的燃料供應(yīng)，有效地降低了火焰溫度。隨著火焰溫度的降低，TPP在氣相中的阻燃效果更為顯著。
掃碼微信溝通
